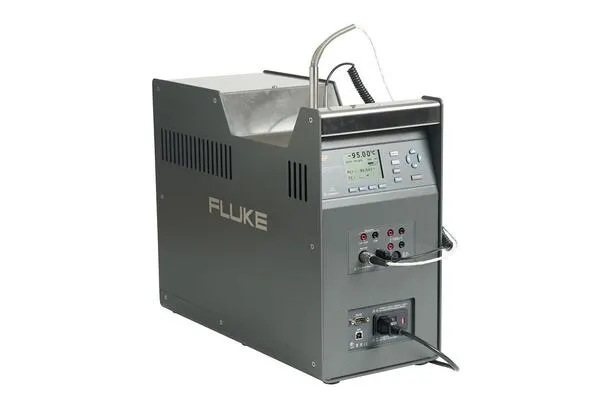

FLUKE_9190A Ultra-Cool Field Metrology Well
- 넓은 온도 범위: –95 °C에서 140 °C.
- 탁월한 정확도
- 내장 기준 온도계 판독 사용 정확도: ± 0.05 °C 전체 범위.
- 디스플레이 정확도: ± 0.2 °C 풀 범위
- 최고 수준의 안정성: ± 0.015 °C 전체 범위
상세규격
클린룸 환경과 고정밀 교정 작업에 최적
클린룸 호환 · 초경량 · 고속 성능
기존의 교정용 항온조는 안정도와 균일도 면에서는 우수하지만, 클린룸 환경에는 적합하지 않은 경우가 많습니다.
대형 구조, 열전달 유체 사용, 액체 누출이나 증기 발생 가능성으로 인해 청정 환경을 요구하는 공정에는 한계가 있습니다.
Fluke 9190A Ultra-Cool Field Metrology Well은 이러한 문제를 해결하기 위해 설계된 스마트한 대안입니다.
클린룸 및 중요 공정 산업을 위해 개발된 이 장비는 다음과 같은 장점을 제공합니다.
제약, 바이오메디컬, 식품 공정에 적합한 넓은 온도 범위
현장 이동과 사용이 용이한 컴팩트하고 가벼운 설계
열전달 유체 불필요, 오염 걱정 없는 클린룸 친화적 구조
기존 교정용 항온조 대비 빠른 가열·냉각 속도로 교정 시간 단축
공정 정확도를 보장하는 신뢰할 수 있는 정밀도
정확한 공정 측정은 품질 관리의 핵심 요소입니다.
부정확한 데이터는 제품 리콜, 규제 위반, 수익 손실, 기업 신뢰도 하락으로 이어질 수 있습니다.
따라서 교정 장비 역시 측정 시스템만큼이나 신뢰성이 요구됩니다.
9190A Ultra-Cool Field Metrology Well은 다음과 같은 성능을 제공합니다.
업계 최고 수준의 정확도, 안정도, 균일도
수십 년간 축적된 Fluke Dry-Block 기술 노하우 기반 설계
EURAMET cg-13 온도 블록 교정기 권장 기준 준수
축방향·방사형 균일도, 히스테리시스, 부하 영향에 대한 철저한 성능 검증
| Specifications | |
| Temperature range at 23°C | –95°C to 140°C (–139°F to 284°F) |
| Display accuracy | ±0.2°C full range |
| Accuracy with external reference3 | ±0.05°C full range |
| Stability | ±0.015°C full range |
| Axial uniformity at 40 mm (1.6 in) | ±0.05°C full range |
| Radial gradient | ±0.01°C full range |
| Loading effect | (with a 6.35 mm reference probe and three 6.35 mm probes) |
| ±0.006°C full range | |
| (versus display with one 6.35 mm probe) | |
| ±0.25°C at –95°C | |
| ±0.10°C at 140°C | |
| Operating conditions | 0°C to 35°C, 0% to 90% |
| RH (non-condensing) < 2000 m altitude | |
| Environmental conditions for all specifications except temperature range | 13°C to 33°C |
| Immersion (well) depth | 160 mm (6.3 in) |

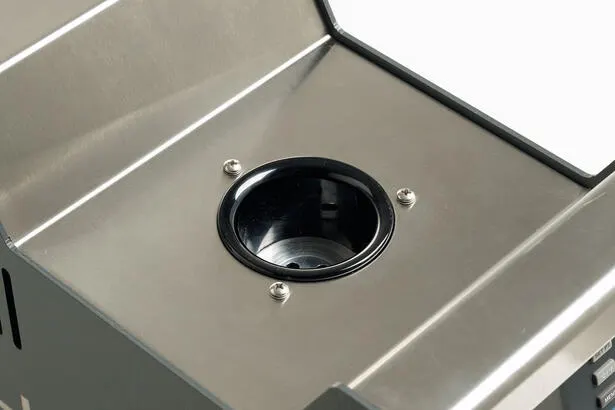

| Well diameter | 30 mm (1.18 in) |
| Heating time1 | –95°C to 140°C: 40 min |
| Cooling time1 | 23°C to –90°C: 80 min |
| 23°C to –95°C: 90 min | |
| 140°C to 23°C: 60 min | |
| Stabilization time2 | 15 min |
| Resolution | 0.01° |
| Display | LCD, °C or °F user selectable |
| Size (H x W x D) | 480 x 205 x 380 mm (18.8 x 8.0 x 14.9 in) |
| Weight | 16 kg (35 lb) |
| Power requirements | 100 V to 115 V (±10%) 50/60 Hz, 575 W |
| 200 V to 230 V (±10%) 50/60 Hz, 575 W | |
| System fuse ratings | 115 V: 6.3 A T 250 V |
| 230 V: 3.15 A T 250 V | |
| 4–20 mA fuse (-P model only) | 50 mA F 250 V |
| Computer interface | RS-232, and USB Serial included |
| Safety | IEC 61010-1, Installation Category II, Pollution degree 2 |
| Electromagnetic environment | IEC 61326-1: Basic |
| Refrigerants | R32 (Difluoromethane) |
| < 20 g, ASHRAE safety group A2L | |
| R704 (Helium) | |
| < 20 g, ASHRAE safety group A1 | |
| -P Specifications | |
| Built-in reference thermometer readout accuracy (4-wire reference probe)3 | ±0.010°C at –95°C |
| ±0.013°C at –25°C | |
| ±0.015°C at 0°C | |
| ±0.020°C at 50°C | |
| ±0.025°C at 140°C | |
| Reference resistance range | 0 Ω to 400 Ω |
| Reference resistance accuracy4 | 0 Ω to 42 Ω: ±0.0025 Ω 42 Ω to 400 Ω: ±60 ppm of reading |
| Reference characterizations | ITS-90, CVD, IEC-751, resistance |
| Reference measurement capability | 4 wire |
| Reference probe connection | 6-pin din with INFO-CON technology |
| Built-in RTD thermometer readout accuracy | NI-120: ±0.015°C at 0°C |
| PT-100 (385): ±0.02°C at 0°C | |
| PT-100 (3926): ±0.02°C at 0°C | |
| PT-100 (JIS): ±0.02°C at 0°C | |
| RTD resistance range | 0 Ω to 400 Ω |
| Resistance accuracy4 | 0 Ω to 25 Ω: ±0.002 Ω |
| 25 Ω to 400 Ω: ±80 ppm of reading | |
| RTD characterizations | PT-100 (385), (JIS), (3926), NI-120, resistance |
| RTD measurement capability | 2-wire, 3-wire, and 4-wire RTD with jumpers only |
| RTD connection | 4-terminal input |
| Built-in TC thermometer readout accuracy5 | Type J: ±0.70°C at 140°C |
| Type K: ±0.75°C at 140°C | |
| Type T: ±0.60°C at 140°C | |
| Type E: ±0.60°C at 140°C | |
| Type R: ±1.60°C at 140°C | |
| Type S: ±1.60°C at 140°C | |
| Type M: ±0.65°C at 140°C | |
| Type L: ±0.65°C at 140°C | |
| Type U: ±0.70°C at 140°C | |
| Type N: ±0.75°C at 140°C | |
| Type C: ±1.00°C at 140°C | |
| TC millivolt range | –10 mV to 75 mV |
| Voltage accuracy | 0.025% of reading +0.01 mV |
| Internal cold junction compensation accuracy | ±0.35°C (ambient of 13°C to 33°C) |
| TC connection | Miniature connectors (ASTM E1684) |
| Built-in mA readout accuracy | 0.02% of reading + 0.002 mA |
| mA range | Cal 4-22 mA, Spec 4-24 mA |
| mA connection | 2 terminal input |
| Loop power function | 24 V DC loop power |
| Built-in electronics temperature coefficient (0°C to 13°C, 33°C to 50°C) | ±0.005% of range per °C |
| 1. For ambient temperature of 23°C. 2. Time from when the SETPOINT is reached to when the unit is with in stability specification. 3. The temperature range may be limited by the reference probe connected to the readout. The built-in reference accuracy does not include the sensor probe accuracy. It does not include the probe uncertainty or probe characterization errors. 4. Measurement accuracy specifications apply within the operating range and assume 4 wires for PRTs. With 3-wire RTDs add 0.05 Ω to the measurement accuracy plus the maximum possible difference between the resistances of the lead wires. 5. The thermocouple input readout is sensitive to EM fields in the frequency range of 500 MHz to 700 MHz. | |
